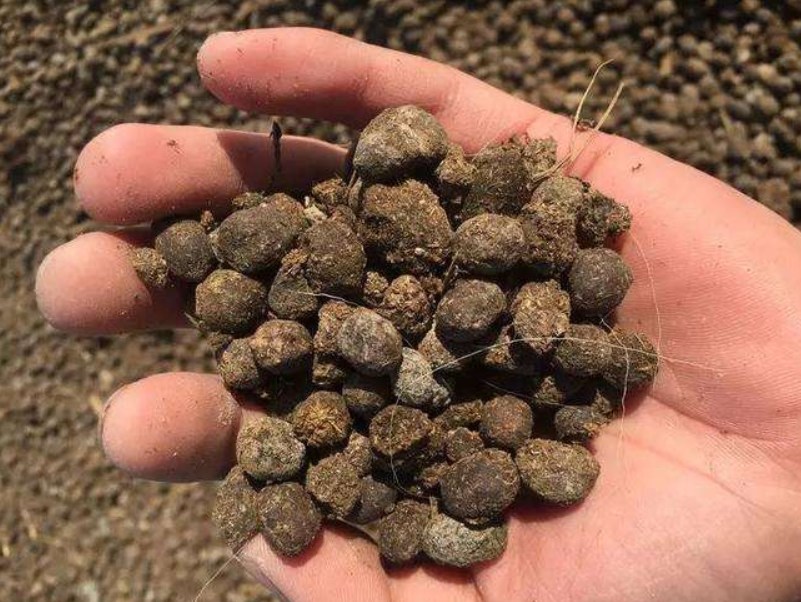

圓盤造粒機(jī)作為有機(jī)肥、復(fù)混肥生產(chǎn)中的核心造粒設(shè)備，憑借結(jié)構(gòu)簡(jiǎn)單、造粒均勻、能耗低等優(yōu)勢(shì)，廣泛應(yīng)用于規(guī)?；袡C(jī)肥廠、復(fù)混肥加工廠、固廢資源化處理等場(chǎng)景。其造粒效果直接決定成品肥料的外觀、強(qiáng)度、溶解性，進(jìn)而影響產(chǎn)品銷售與市場(chǎng)競(jìng)爭(zhēng)力。但在實(shí)際生產(chǎn)過程中，受原料特性、設(shè)備參數(shù)、操作規(guī)范等因素影響，圓盤造粒機(jī)常出現(xiàn)顆粒不均勻、強(qiáng)度不足、粘壁結(jié)塊、粒徑不達(dá)標(biāo)等問題，不僅影響生產(chǎn)效率，還會(huì)增加原料損耗與運(yùn)維成本。本文結(jié)合圓盤造粒機(jī)實(shí)際運(yùn)維經(jīng)驗(yàn)，梳理6大常見顆粒問題，詳細(xì)拆解成因與針對(duì)性處理措施，同時(shí)補(bǔ)充預(yù)防技巧，助力企業(yè)規(guī)范操作、快速解決造粒難題，提升生產(chǎn)效率與產(chǎn)品品質(zhì)，契合化肥加工行業(yè)“精細(xì)化生產(chǎn)”的發(fā)展趨勢(shì)。

一、核心前提：圓盤造粒機(jī)顆粒成型的關(guān)鍵影響因素

圓盤造粒機(jī)顆粒成型效果，主要受三大因素影響，明確這些因素，能從源頭減少常見問題發(fā)生，為后續(xù)問題處理奠定基礎(chǔ)：一是原料特性，包括原料含水率、粒度、粘度、混合均勻度，其中含水率（適宜范圍28%-35%）是核心影響因素；二是設(shè)備參數(shù)，涵蓋圓盤轉(zhuǎn)速（15-30r/min）、圓盤傾角（30-45°）、進(jìn)料量與噴水量；三是操作規(guī)范，包括進(jìn)料均勻性、噴水量控制、設(shè)備日常維護(hù)等。任何一項(xiàng)因素出現(xiàn)偏差，都可能導(dǎo)致顆粒成型異常，需重點(diǎn)把控。

二、圓盤造粒機(jī)顆粒常見問題、成因及處理措施

結(jié)合行業(yè)實(shí)操案例，圓盤造粒機(jī)顆粒常見問題主要分為6類，每類問題均明確成因、針對(duì)性處理措施，操作簡(jiǎn)單易落地，普通操作人員均可快速上手，同時(shí)標(biāo)注關(guān)鍵注意事項(xiàng)，避免處理不當(dāng)造成設(shè)備損壞或二次問題。

（一）常見問題1：顆粒不均勻，大小差異大

核心成因：進(jìn)料不均勻，部分原料結(jié)塊未破碎；圓盤轉(zhuǎn)速過快或過慢，導(dǎo)致物料離心力不足或過大；噴水量不均勻，局部濕度過高、局部過干；圓盤傾角調(diào)整不當(dāng)，物料在盤內(nèi)停留時(shí)間差異大。

處理措施：1. 檢查進(jìn)料系統(tǒng)，確保進(jìn)料均勻，在進(jìn)料口加裝振動(dòng)篩，提前破碎原料結(jié)塊（粒徑≤2mm），避免大塊物料進(jìn)入圓盤；2. 調(diào)整圓盤轉(zhuǎn)速，根據(jù)原料特性適配轉(zhuǎn)速（粘性原料15-20r/min，松散原料25-30r/min），確保物料離心力適中，均勻滾動(dòng)成型；3. 優(yōu)化噴水系統(tǒng)，采用霧化噴頭，均勻噴灑，避免局部積水，同時(shí)根據(jù)原料濕度實(shí)時(shí)調(diào)整噴水量，確保原料整體含水率穩(wěn)定在28%-35%；4. 微調(diào)圓盤傾角，一般控制在35-40°，確保物料在盤內(nèi)停留時(shí)間一致（3-5分鐘），避免部分物料成型不充分、部分過度滾動(dòng)。

注意事項(xiàng)：調(diào)整轉(zhuǎn)速與傾角時(shí)，需逐步微調(diào)，避免一次性調(diào)整幅度過大，導(dǎo)致物料飛濺或堆積。

（二）常見問題2：顆粒強(qiáng)度不足，易破碎、粉化

核心成因：原料含水率過低（＜28%），顆粒成型不緊密；原料混合不均勻，缺乏粘結(jié)性輔料；圓盤轉(zhuǎn)速過慢，物料滾動(dòng)次數(shù)不足，顆粒密實(shí)度不夠；造粒后未及時(shí)烘干或烘干不徹底，顆粒內(nèi)部含水率過高。

處理措施：1. 調(diào)整原料含水率，適當(dāng)增加噴水量，將含水率控制在30%-35%，確保顆粒成型時(shí)能緊密粘合；2. 添加適量粘結(jié)性輔料（如膨潤(rùn)土、淀粉渣，添加量為原料重量的3%-5%），提升原料粘結(jié)性，同時(shí)確保原料混合均勻；3. 適當(dāng)提高圓盤轉(zhuǎn)速，增加物料在盤內(nèi)的滾動(dòng)次數(shù)，提升顆粒密實(shí)度；4. 優(yōu)化烘干工藝，造粒后及時(shí)送入烘干機(jī)，控制烘干溫度在80-100℃，確保顆粒最終含水率≤12%，避免顆粒內(nèi)部潮濕導(dǎo)致破碎。

注意事項(xiàng)：粘結(jié)性輔料添加量不宜過多，否則會(huì)影響肥料溶解性與肥效，需嚴(yán)格控制比例。

（三）常見問題3：顆粒粘壁、結(jié)塊，難以脫落

核心成因：原料含水率過高（＞35%），粘性過大；圓盤內(nèi)壁未做防粘處理或防粘涂層脫落；噴水量過大，物料過度濕潤(rùn)；圓盤轉(zhuǎn)速過慢，物料停留時(shí)間過長(zhǎng)，粘附在盤壁。

處理措施：1. 降低原料含水率，減少噴水量，將含水率控制在適宜范圍，若原料濕度過高，可添加少量干燥原料（如腐熟秸稈粉）調(diào)節(jié)；2. 檢查圓盤內(nèi)壁，若防粘涂層（如特氟龍涂層）脫落，及時(shí)補(bǔ)涂，同時(shí)定期清理盤壁，避免物料殘留粘附；3. 適當(dāng)提高圓盤轉(zhuǎn)速，加快物料滾動(dòng)速度，減少物料與盤壁的接觸時(shí)間；4. 造粒過程中，可在圓盤內(nèi)壁均勻噴灑少量防粘劑（如食用級(jí)植物油），減少物料粘附，用量控制在原料重量的0.5%以內(nèi)，不影響肥料品質(zhì)。

注意事項(xiàng)：清理盤壁時(shí)，需停機(jī)斷電，使用軟毛刷清理，避免用硬金屬工具刮擦，防止損壞防粘涂層。

（四）常見問題4：顆粒粒徑不達(dá)標(biāo)，過大或過小

核心成因：圓盤轉(zhuǎn)速、傾角調(diào)整不當(dāng)，導(dǎo)致顆粒滾動(dòng)成型時(shí)間不足或過長(zhǎng)；進(jìn)料量過大，物料在盤內(nèi)無法充分滾動(dòng)；噴水量控制不當(dāng)，濕度過高易形成大顆粒，過干易形成小顆粒；篩網(wǎng)規(guī)格與目標(biāo)粒徑不匹配。

處理措施：1. 精準(zhǔn)調(diào)整圓盤參數(shù)，若顆粒過小，適當(dāng)降低轉(zhuǎn)速、調(diào)大傾角，延長(zhǎng)物料在盤內(nèi)停留時(shí)間，增加顆粒滾動(dòng)成型機(jī)會(huì)；若顆粒過大，適當(dāng)提高轉(zhuǎn)速、調(diào)小傾角，縮短停留時(shí)間；2. 控制進(jìn)料量，確保物料在盤內(nèi)均勻分布，避免堆積，進(jìn)料量與圓盤規(guī)格匹配（如直徑2.2m圓盤，進(jìn)料量控制在1-2t/h）；3. 穩(wěn)定噴水量，根據(jù)目標(biāo)粒徑調(diào)整，大粒徑顆?？蛇m當(dāng)增加噴水量，小粒徑顆粒減少噴水量；4. 更換適配的篩網(wǎng)，根據(jù)成品要求（一般有機(jī)肥顆粒粒徑2-5mm），選用對(duì)應(yīng)規(guī)格篩網(wǎng)，對(duì)不合格粒徑顆粒進(jìn)行二次破碎、重造粒。

注意事項(xiàng)：二次重造粒時(shí)，需控制原料含水率，避免重復(fù)噴水導(dǎo)致顆粒粘壁。

（五）常見問題5：顆粒表面粗糙，光澤度差

核心成因：原料粒度不均勻，含有大塊雜質(zhì)；噴水量不足，顆粒成型不飽滿；圓盤內(nèi)壁不光滑，物料滾動(dòng)時(shí)摩擦過大；原料中雜質(zhì)過多，影響顆粒表面平整度。

處理措施：1. 加強(qiáng)原料預(yù)處理，通過振動(dòng)篩、粉碎機(jī)徹底去除雜質(zhì)，確保原料粒度均勻（粒徑≤2mm）；2. 適當(dāng)增加噴水量，確保顆粒成型飽滿，表面光滑；3. 檢查圓盤內(nèi)壁，若有磨損、劃痕，及時(shí)打磨光滑，補(bǔ)涂防粘涂層；4. 優(yōu)化原料配比，減少雜質(zhì)含量，確保原料混合均勻，避免雜質(zhì)影響顆粒表面質(zhì)感。

注意事項(xiàng)：打磨圓盤內(nèi)壁時(shí)，需保持內(nèi)壁平整度，避免出現(xiàn)凹凸不平，影響物料滾動(dòng)軌跡。

（六）常見問題6：顆?？招摹㈤_裂，成型不穩(wěn)定

核心成因：原料中含有空氣，混合時(shí)未充分排氣；噴水量不均勻，顆粒內(nèi)部干濕不均，烘干時(shí)受熱膨脹開裂；圓盤轉(zhuǎn)速過快，物料離心力過大，顆粒內(nèi)部結(jié)構(gòu)松散；烘干溫度過高、速度過快，顆粒內(nèi)外溫差過大。

處理措施：1. 優(yōu)化原料混合工藝，延長(zhǎng)混合時(shí)間，確保原料充分混合、排氣，避免顆粒內(nèi)部包裹空氣；2. 采用霧化噴水，確保噴水量均勻，使顆粒內(nèi)部干濕一致；3. 適當(dāng)降低圓盤轉(zhuǎn)速，減少離心力，確保顆粒內(nèi)部結(jié)構(gòu)密實(shí)；4. 調(diào)整烘干工藝，采用“低溫慢烘”模式，控制烘干溫度逐步升高（從60℃升至100℃），避免溫差過大導(dǎo)致顆粒開裂，同時(shí)確保烘干徹底。

注意事項(xiàng)：若顆粒已出現(xiàn)空心、開裂，需收集后破碎，重新造粒，避免浪費(fèi)原料。

三、預(yù)防技巧：減少圓盤造粒機(jī)顆粒問題的3個(gè)關(guān)鍵要點(diǎn)

與其事后處理，不如事前預(yù)防。結(jié)合實(shí)操經(jīng)驗(yàn)，做好以下3點(diǎn)，可大幅減少顆粒常見問題，提升造粒效率與產(chǎn)品品質(zhì)，降低運(yùn)維成本：

• 原料預(yù)處理要到位：建立原料預(yù)處理流程，確保原料粒度均勻、雜質(zhì)去除徹底、含水率穩(wěn)定在28%-35%，混合均勻，必要時(shí)添加適量粘結(jié)性輔料，從源頭避免顆粒成型異常。

• 設(shè)備參數(shù)要適配：根據(jù)原料特性（粘度、粒度），精準(zhǔn)調(diào)整圓盤轉(zhuǎn)速、傾角、進(jìn)料量與噴水量，建立參數(shù)檔案，不同原料對(duì)應(yīng)專屬參數(shù)，避免盲目調(diào)整，確保造粒穩(wěn)定。

• 日常維護(hù)要規(guī)范：定期清理圓盤內(nèi)壁，檢查防粘涂層、噴水系統(tǒng)、進(jìn)料系統(tǒng)，及時(shí)更換易損件（如噴頭、篩網(wǎng)）；定期潤(rùn)滑設(shè)備核心部件（如軸承、傳動(dòng)箱），確保設(shè)備運(yùn)行穩(wěn)定，減少因設(shè)備故障導(dǎo)致的顆粒問題。

四、適用場(chǎng)景與常見誤區(qū)提醒

（一）適用場(chǎng)景

本文所述問題及處理措施，適配各類圓盤造粒機(jī)（直徑1.5-3.2m），廣泛應(yīng)用于：有機(jī)肥生產(chǎn)（處理畜禽糞、秸稈、菌渣等原料）、復(fù)混肥生產(chǎn)、固廢資源化造粒（城市污泥、餐廚垃圾等），無論是小型加工廠還是大型規(guī)?；a(chǎn)線，均可參考落地。

（二）常見誤區(qū)提醒

• 誤區(qū)1：盲目增加噴水量解決顆粒松散問題——易導(dǎo)致顆粒粘壁、結(jié)塊，需結(jié)合原料特性精準(zhǔn)控制含水率，而非單純加水。

• 誤區(qū)2：轉(zhuǎn)速越高，造粒效率越高——轉(zhuǎn)速過高會(huì)導(dǎo)致物料飛濺、顆粒過小，需根據(jù)原料粘性適配轉(zhuǎn)速，兼顧效率與品質(zhì)。

• 誤區(qū)3：忽視設(shè)備維護(hù)，認(rèn)為顆粒問題僅與操作有關(guān)——圓盤內(nèi)壁磨損、噴頭堵塞等設(shè)備問題，也是導(dǎo)致顆粒異常的重要原因，需定期維護(hù)。

總結(jié)：圓盤造粒機(jī)顆粒常見問題，多與原料預(yù)處理、設(shè)備參數(shù)、操作規(guī)范密切相關(guān)，無需復(fù)雜技術(shù)，只要找準(zhǔn)成因、精準(zhǔn)施策，就能快速解決。本文梳理的6類常見問題及處理措施，實(shí)操性強(qiáng)、落地性高，同時(shí)補(bǔ)充預(yù)防技巧與誤區(qū)提醒，助力企業(yè)規(guī)范造粒操作、減少原料損耗、提升生產(chǎn)效率。做好圓盤造粒機(jī)顆粒質(zhì)量管控，不僅能提升成品肥料的市場(chǎng)競(jìng)爭(zhēng)力，還能延長(zhǎng)設(shè)備使用壽命、降低運(yùn)維成本，推動(dòng)有機(jī)肥、復(fù)混肥生產(chǎn)行業(yè)高質(zhì)量發(fā)展，為企業(yè)實(shí)現(xiàn)降本增效提供有力支撐。
